GT-NSF-Fp3.00-RX2室内膨胀型钢结构防火涂料，是一种以无机材料为主要的防火隔热涂料，该涂料具有很强的粘接强度和较强的防腐性能、涂层重量轻、耐火极限高达3小时以上，适用各类大型钢结构高层建筑、石油化工、商业大厦、电力及大跨度的工业厂房和仓库的钢结构防火保护，提高钢结构耐火极限，可满足建筑设计防火规范规定要求。

理化性能（检验依据GB/14907-2002）

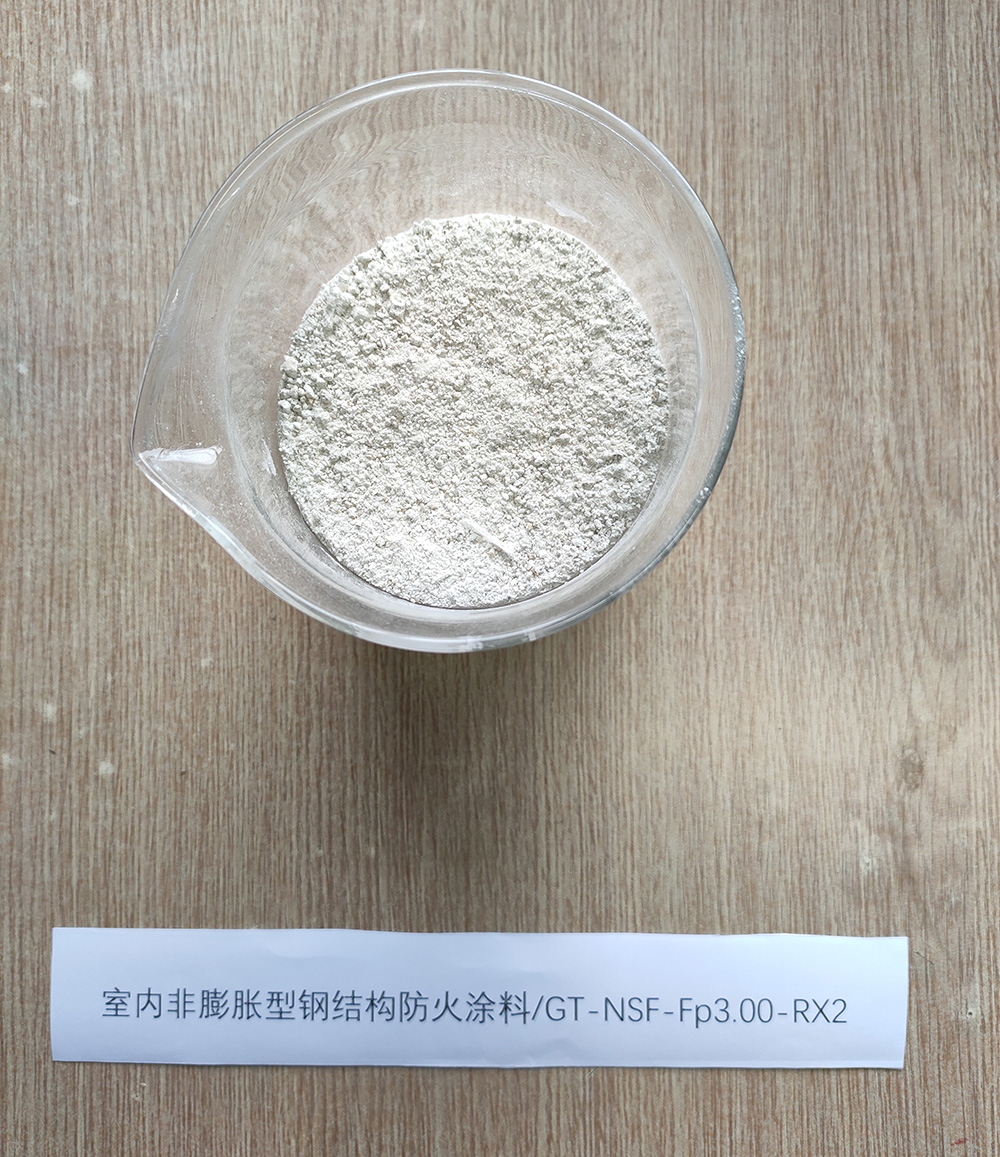

样品展示

产品证书

施工要求

施工步骤：钢结构表面处理 → 防锈底漆施工 → 防火涂料施工 → 试件养护期

1、钢结构表面处理

1.施工前需将钢结构表面进行手工机械打磨除锈，防锈处理的待涂钢结构表面的油污、尘土等杂物清楚干净。

2、防锈漆施工

1.钢结构表面保持清洁干净，涂刷环氧富锌底漆一遍，在室内养护24小时以上才能涂刷GT-NSF-Fp3.00-RX2室内非膨胀型钢结构防火涂料.

3、防火涂料施工

1.施工GT-NSF-Fp3.00-RX2涂料前保持机材表面的清洁，必须先用底料打底，打底采用喷涂施工，涂层厚度为2㎜均匀覆盖即可。

2、底料施工配比：专用增强剂∶GT-NSF-Fp3.00-RX2涂料∶水=1∶2.5∶1.5(重量比)进行配制(水可调节稠度适合喷涂)。

3、非膨胀型防火涂料施工配比：非膨胀型钢结构防火涂料∶水=1∶0.85～0.9（重量比）投料顺序为：先将水投入搅拌容器再投GT-NSF-Fp3.00-RX2涂料（粉料不可一次性投入，应边投边搅拌，搅拌10～15分钟（搅拌容器的大小不同和搅拌设备的转速不同，搅拌时间也不同，根据实际情况定搅拌时间）呈均匀稠厚流体无结块即可施工（稠度在8～12CM范围内）即可施工，搅拌好的涂料应在40分钟内完成施工，每遍应采用辊涂或抹涂施工，第二遍辊涂或抹涂或刮糙涂层厚度不超过5 mm,以后每遍抹涂厚度不超过8mm,每遍间隔时间不少于24小时。

3. 施工环境温度应在5-35℃，相对湿度不大于80%

4、试件养护期

1.施工后养护期为28天

本产品储存应放置阴凉、干燥、通风条件下，有效期六个月。
