GT-NSF-Fp3.00-SGJ(石膏基) 室内非膨胀型钢结构防火涂料，是一种以防火石膏、膨胀蛭石、膨胀珍珠岩、防火纤维、防火隔热稳定剂、多种功能助剂等为主要的防火隔热材料，该涂料具有高粘接强度和较柔韧性能、涂层密度轻、耐火极限高达3小时以上，适用各类大型钢结构高层建筑、展览馆、商业大厦、电力及大跨度的工业厂房和仓库的钢结构防火保护，提高钢结构耐火极限，可满足建筑设计防火规范规定要求，装饰效果显著。

理化性能（检验依据GB/14907-2018）

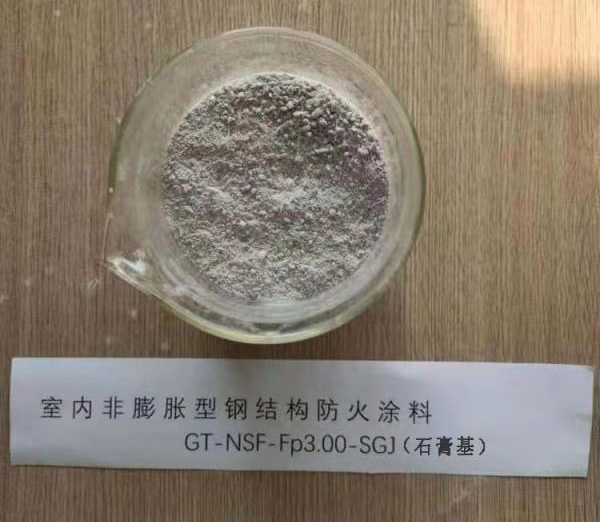

样品展示



产品证书

施工要求

1、施工前先将钢结构表面彻底除锈，涂刷两道防锈漆，已涂刷防锈漆的钢结构 应将表面除尘、除油污等，保持机材表面的清洁。

2、施工GT-NSF-Fp3.00-SGJ涂料前必须先用底料打底，打底采用喷涂施工，涂层厚度为2~3㎜均匀覆盖即可。

3、底料施工配比：专用增强剂∶GT-NSF-Fp3.00-SGJ涂料∶水=1∶2.6∶1.0(重量比)进行配制(水可调节稠度适合喷涂)。

4、厚型防火涂料施工配比：室内非膨胀型钢结构防火涂料∶水=1.2~1.35∶1（重量比）投料顺序为：先将水投入搅拌容器再投GT-NSF-Fp3.00-SGJ（石膏基）厚型涂料（粉料不可一次性投入，应边投边搅拌，搅拌10～15分钟（搅拌容器的大小不同和搅拌设备的转速不同，搅拌时间也不同，根据实际情况定搅拌时间）呈均匀稠厚流体无结块即可施工（稠度在8～12CM范围内）即可施工，搅拌好的涂料应在15分钟内完成施工，每遍应采用喷涂或抹涂施工，第二遍喷涂或抹涂或刮糙涂层厚度不超过5 mm,以后每遍抹涂厚度不超过8mm,每遍间隔时间不少于24小时。

5、环氧富锌底漆型号为H-1003省工型，该防火涂料施工完毕后养护期为45天。

注意事项

1、施工环境温度应在5-35℃，相对湿度不大于80%。雨天或构件表面结露时，风速大于5m/s,不宜作业，每天施工涂层未干前要避免雨淋。

2、防止受潮和雨水浸入，材料受潮即失效。

包装与储运

1、本产品使用内衬塑料袋的编织袋包装，每袋重量20㎏。

2、本产品储存应放置阴凉、干燥、通风条件下，有效期六个月。

3、可按一般运输，运输中应注意密封。
